1. Tài liệu PLC Delta

1.1. Catalog DVP20PM00M Delta: Download
1.2. Instruction Sheet DVP20PM00M: Download
1.3. Software DVP20PM00MI SP Soft: Download
1.4. Software DVP20PM00M​ WPL Soft: Download
Nếu cần tham khảo thêm tài liệu tổng hợp các dòng PLC khác của Delta vui lòng tham khảo: http:/deltavina.com/plc-delta

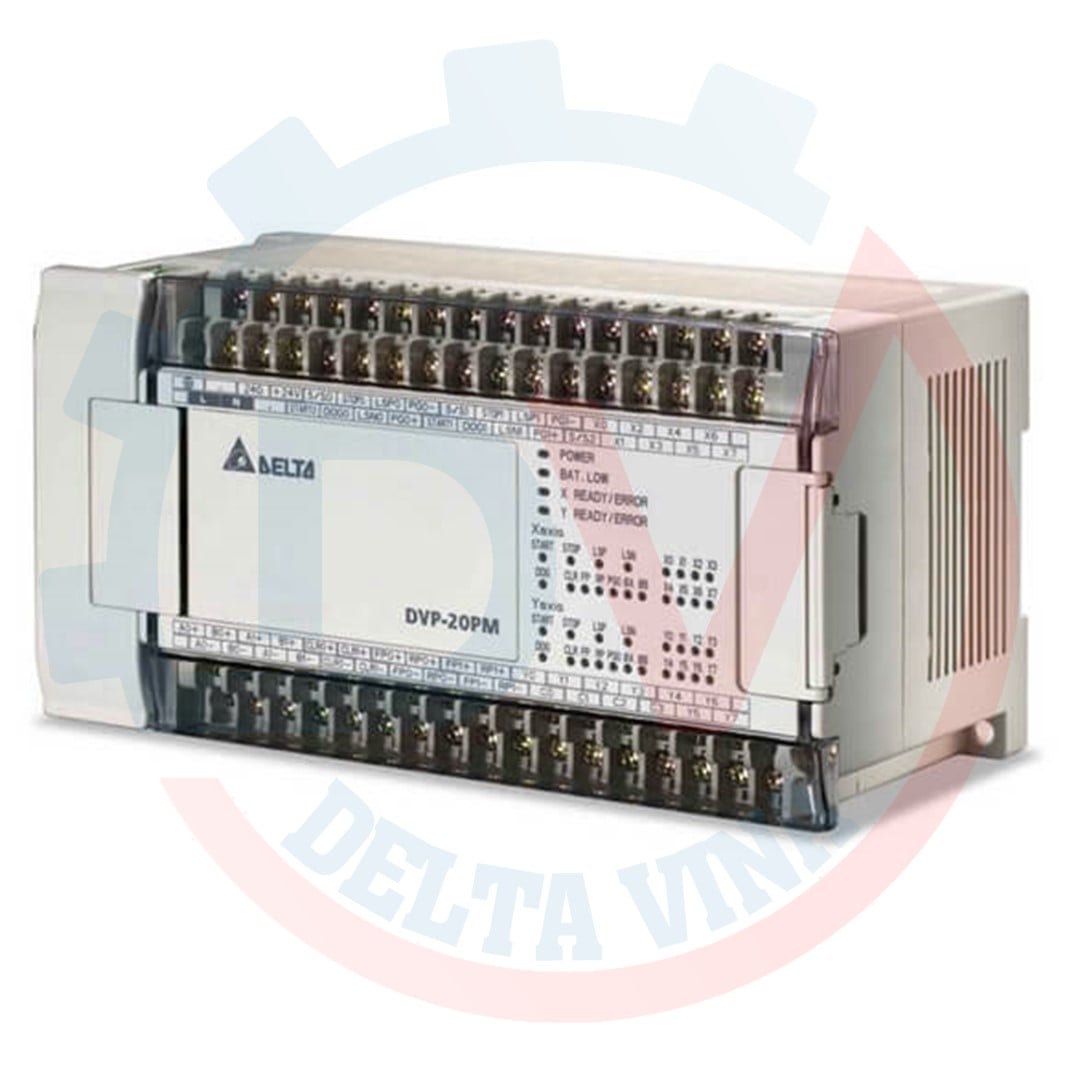

PLC Delta DVP-20PM là dòng PLC khối thông dụng và bán mạnh nhất trong các dòng PLC Delta vì giá rẻ và rất bền bỉ. Dòng này hay dùng cho máy đóng gói, máy bẻ đai… PLC Delta DVP-20PM (DVP20PM00M) Series Với thiết kế nhỏ gọn, vẫn giữ các tính năng cơ bản của dòng DVP-SS nhưng tốc độ vận hành nhanh hơn, tăng cường khả năng điều khiển thời gian thực. PLC Delta 20PM là là dòng PLC Slim dùng thay thế cho dòng DVP-SS đã hạn chế sản xuất. Truyền thông: 1 cổng RS-232, 1 cổng RS-485, Modbus, ASCII/RTU. 3điểm phát xung 500kHz. Bộ đếm 500kHz.

DVP20PM có nhiều giao diện truyền thông tích hợp và có thể dễ dàng kết nối với thiết bị khác mà không cần mô-đun giao tiếp bổ sung. Nó cũng cung cấp khả năng điều khiển chuyển động tốc độ cao và đáng tin cậy thông qua CANopen / EtherCAT cho ngành in ấn, đóng gói, cắt dây, rô bốt và các ngành điều khiển tự động hóa khác.

2. Các thông số kỹ thuật

2.1 Đặc tính dòng DVP-20PM nhỏ gọn và kinh tế:

• Tích hợp 16 điểm I / O. Tối đa 512 điểm I / O
• Dung lượng chương trình: 64 k bước
• Thanh ghi dữ liệu: 10 k từ
• Tương thích với G-code / M-Code
• Nội suy tuyến tính / vòng cung / xoắn ốc 3 trục
• Hỗ trợ chức năng cam điện tử (2.048 điểm) cho các ứng dụng cắt bay và cắt quay
• Tất cả các mô hình có thể được áp dụng như bộ điều khiển chuyển động hoặc mô-đun mở rộng
• Tích hợp các cổng RS-232 và RS-485 và hỗ trợ giao thức Modbus ASCII / RTU tiêu chuẩn

2.2 Chức năng Motion Control của DVP-20PM:

• Đầu ra tín hiệu vi sai pha A / B tích hợp: 2 bộ (DVP20PM00D) / 3 bộ (DVP20PM00M)
• Tối đa tần số đầu ra vi sai: 500 kHz
• Chức năng điều khiển chuyển động trục đơn (hỗ trợ định vị MPG, một tốc độ và hai tốc độ)
• Chức năng bánh răng điện tử
• Đầu ra xung tốc độ cao: tích hợp 6 bộ đầu ra xung pha A / B
• 2 bộ đầu ra 200 kHz, 4 bộ đầu ra 1 MHz
• 6 bộ đếm tốc độ cao và bộ lọc kỹ thuật số phần cứng để đếm
• Hỗ trợ đầu vào MPG
